結構特征

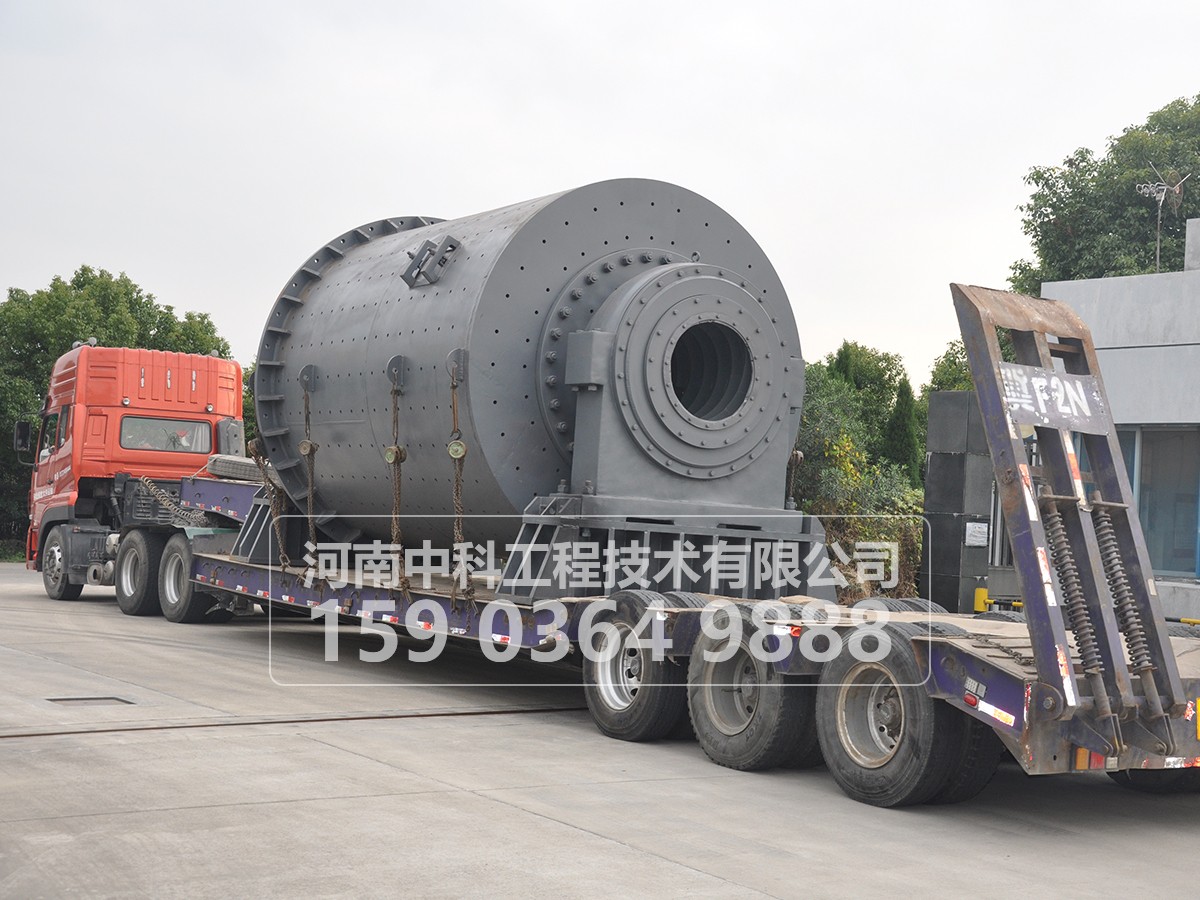

該球磨機主要由回轉部分、主軸承、進料裝置、出料裝置、傳動裝置等組成。
（一）回轉部分
由優質碳素鋼板卷焊而成的筒體和螺栓連接的兩端蓋組成。筒體內裝有保護筒體和端蓋的襯板。當磨機為雙倉時，筒體內裝有單層隔倉板，為了檢查和修換磨機內的零部件及向磨機內裝入研磨體。筒體內的每一倉都設有一個磨門。端蓋為平錐形，帶有法蘭，與筒體兩端法蘭相接，小端為空心軸，對法蘭盤平面和空心軸頸要求有較高的加工精度。筒體的回轉部分支承在兩個主軸承上。筒體由于溫差的伸縮和安裝誤差，兩主軸承與端蓋空心軸的配合要留出伸縮余地，為保證齒輪的正常嚙合，伸縮的預留間隙設在進料端的軸頸上。
（二）主軸承
磨機通過空心軸支在兩個主軸承上，主軸承受整個磨機和研磨體以及物料的重量外，還受到磨機回轉時的扭矩作用。主軸承為滑動軸承，由軸承蓋、球面瓦和主軸座組成，球面瓦內表面澆注巴氏合金?？招妮S轉動時產生大量的熱，為降低軸承溫度，軸瓦工作面下部，設有冷卻水管道。
（三）進料裝置
磨機為濕式時，由勺式給料器和進料襯鐵組成，給料器的勺頭由高錳鋼鑄造，用螺栓連于勺體上。
磨機為干式時，由進料溜子和進料螺旋筒組成，進料溜子內裝有襯板。
（四）出料裝置
磨機為濕式時，由出料螺旋筒和出料喇叭口組成。磨機為干式時，由出料螺旋筒、篩網、閃動閥、出料罩組成。
（五）傳動裝置
由電機、減速機通過聯軸器帶動傳動過橋上的小齒輪，小齒輪帶動固定在回轉部分的大齒輪，而使磨機回轉。
必須指出的是，磨機的傳動布置方式不能隨意改變，如果由于某種原因非改變不可，則必須保證小齒輪對大齒輪的作用永遠向上，若磨機轉向改變，則磨機回轉部分有方向性的零件應作相應改變，如揚料板、階梯襯板、進出料螺旋筒等。
技術參數
規 格：Ф1830×7000
筒體有效容積：16.24m3
筒體轉數：23.9r/min
出料粒度：0.074～0.8mm
生產能力：6～8t/h ﹙煅白﹚
裝球重量：20t
電動機型號：JR138–8
功 率：245kw
減速機型號：ZD60–9–Ⅰ（ Ⅱ）
速 比：i=4.5
重 量（不含研磨體）：36 t
外形尺寸：12320×4685×3750
